Espectrómetro de masas para el análisis cualitativo y cuantitativo de gases

La espectrometría de masas (MS) es una técnica analítica que permite determinar los componentes moleculares de gases puros, mezclas de gases, vapores, líquidos e incluso sólidos. En esta técnica la muestra es bombardeada con un haz de electrones, ionizándose las moléculas y separándose según su relación de masa/carga. El espectro de masas resultante es un diagrama de la intensidad en función de la relación m/z.

El BELMASS II es un espectrómetro de masas de cuadrupolo (QMS), un analizador de masas extraordinario empleado en espectrometría de masas. Su cuadrupolo consta de cuatro varillas cilíndricas paralelas a las que se les aplica un campo eléctrico oscilatorio que permite separar los iones en base a la estabilidad de su trayectoria, la cual depende de su relación de masa-carga (m/z). Un multiplicador de electrones se encarga de detectar los iones desviados. El BELMASS II puede usarse en combinación con diversos instrumentos. Especialmente en combinación con un BELCAT II, puede proporcionar información importante acerca de las especies de los gases desorbidos en mezclas de gas/vapor y sus curvas de avance.

  • Espectrómetro de masas de sobremesa
  • Tubo flexible calefactado para el análisis de vapores
  • Instrumento con espectrómetro de masas incorporado y bomba de vacío

Espectrómetro de masas cuadrupolar BELMASS II

Visión general

El detector de masas es conocido como el detector más eficiente para análisis cualitativos. No obstante, con este detector resulta difícil obtener buenos resultados cuantitativos, ya que solo analiza pequeñas cantidades de gas.

Microtrac ha logrado perfeccionar con éxito su espectrómetro de masas BELMASS II otorgándole una alta capacidad cuantitativa, al seleccionar los materiales y componentes más apropiados para esta aplicación. Este aparato puede incluso analizar el gas de amoníaco al emplear un tubo flexible calefactado y una bomba de membrana.

BELMASS II - Visión general



1. Sonda de campo magnético2. Tubo flexible calefactado
3. Analizador de masas4. Bomba turbomolecular
5. Bomba de membrana6. Vacuómetro

Espectrómetro de masas cuadrupolar BELMASS II Software de medición

Con el software del BELCAT II puede medirse de forma continua la intensidad de corriente de los componentes individuales, e igualmente definir el inicio y el final de la medición dentro de un cierto rango de tiempo mediante un temporizador. Este software cuenta con una escala lineal, logarítmica y automática para el eje vertical. Los datos externos, tales como la temperatura, pueden importarse a través de una entrada de señal analógica, lo que permite obtener información más detallada. Para la evaluación completa de la reacción catalítica, el espectrómetro de masas BELMASS II puede conectarse a un analizador de catalizadores de la serie BELCAT.

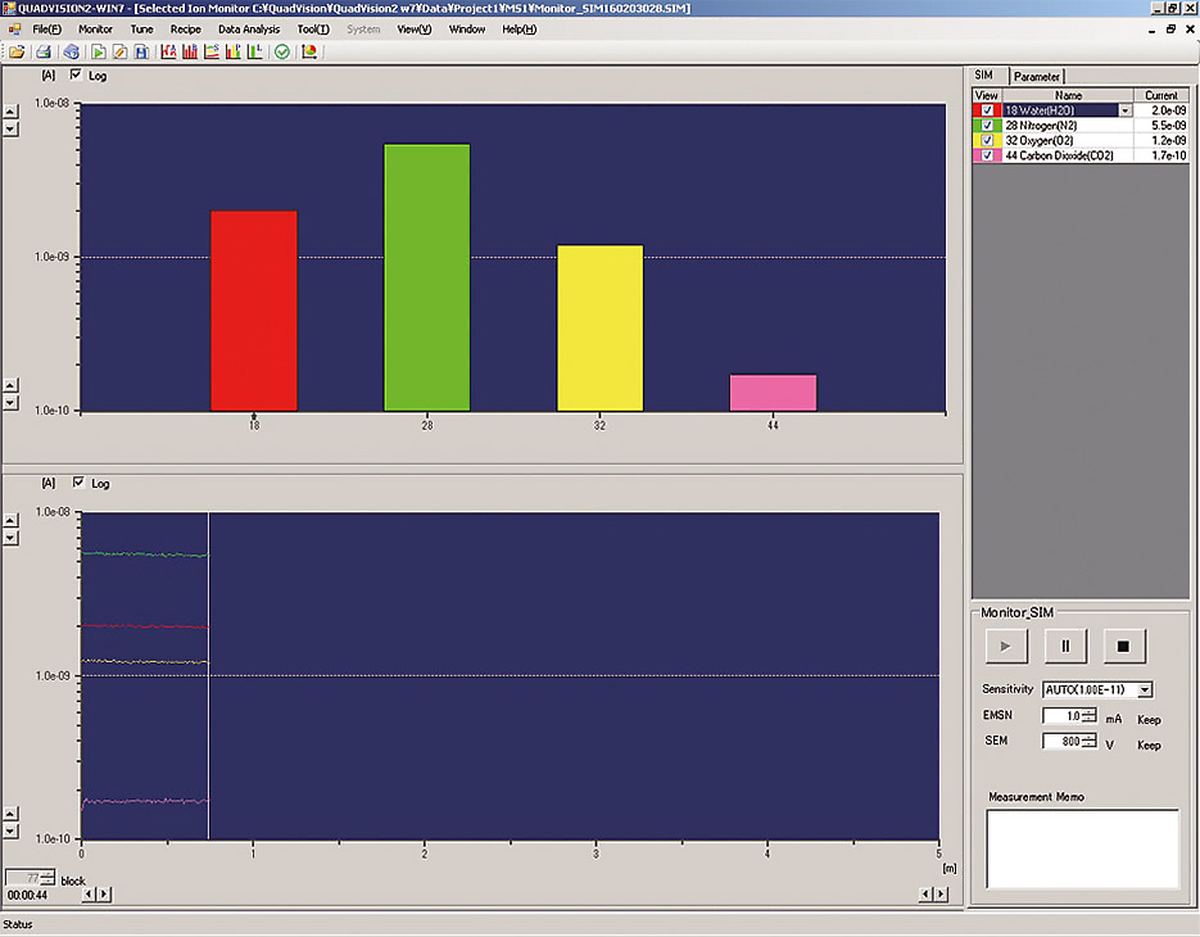

Monitor de iones seleccionado

Software de medición -Monitor de iones seleccionado
  • Selección de hasta 16 números de masa y monitoreo de la corriente de iones en time lapse
  • Modo útil con gases reactivos conocidos

Monitoreo de picos

Software de medición -Monitoreo de picos
  • Monitor de picos que barre continuamente el rango de masa definido y muestra los espectros
  • Modo útil con gases reactivos desconocidos

Chequeo de status

Software de medición -Chequeo de status
  • Función de autodiagnóstico
  • Fácil mantenimiento

Espectrómetro de masas cuadrupolar BELMASS II Software de análisis

El espectro de masas obtenido puede analizarse con el software ChemMaster II de Microtrac. Las prestaciones clave de este software fácil de usar son:

  • Posibilidad de procesar espectros y calcular el área
  • Cálculo exacto del volumen adsorbido gracias a diversas funciones útiles, tales como la "corrección de línea base", el "filtro de pulsos parásitos", etc.
  • "Distribution Fitting", una función sofisticada de deconvolución de picos que puede dividir en varios picos el espectro medido, permitiendo determinar el número de sitios activos en la superficie del catalizador
  • Posibilidad de analizar el espectro de la medición por pulsos

La cantidad de gas adsorbido por quimisorción, la tasa de dispersión metálica y otras propiedades pueden calcularse automáticamente.

Cálculo del área

Software de análisis - Cálculo del área

Distribution Fitting

Software de análisis - Distribution Fitting

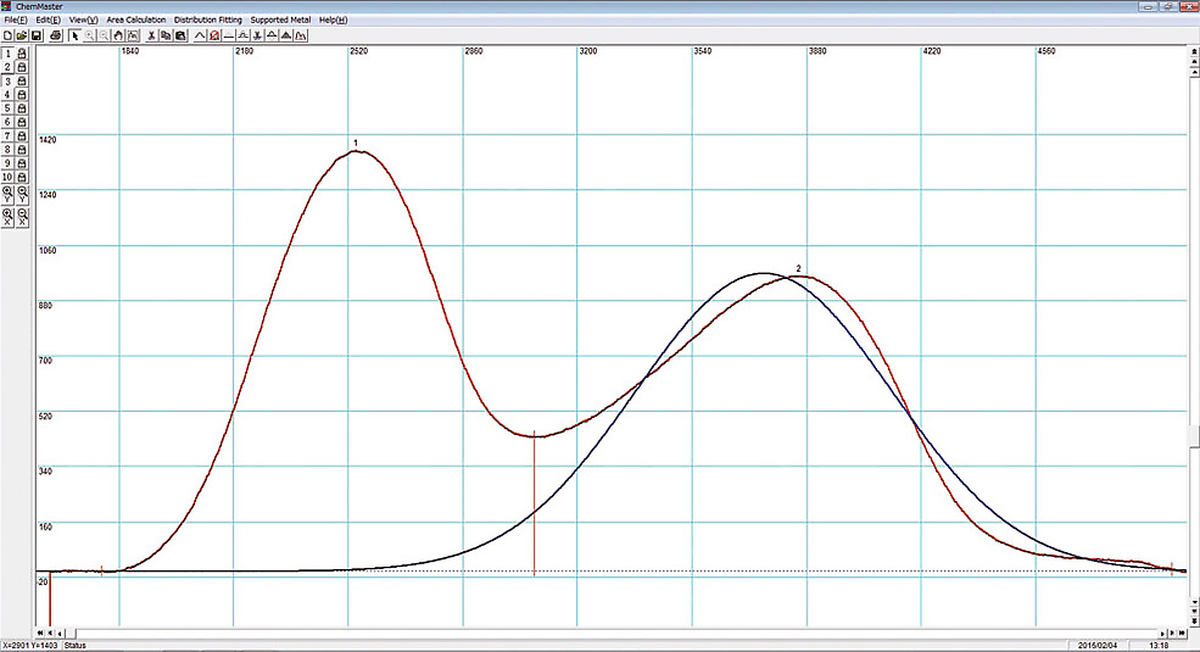

Deconvolución de picos

Software de análisis - Deconvolución de picos
Ejemplos de medición - BELMASS II + BELCAT II
BELMASS II y BELCAT II combinados

Determinación TPR en CuO

Ejemplos de medición - Determinación TPR en CuO

El consumo de hidrógeno y la producción de agua se observan de forma simultánea.

Descomposición térmica de oxalato de calcio

Ejemplos de medición - Descomposición térmica de oxalato de calcio

Al calentar la muestra se detecta una relación m/z = 18,28,44.

Espectrómetro de masas cuadrupolar BELMASS II Aplicaciones típicas

Productos químicos

Productos químicos

materiales para baterías

materiales para baterías

 cerámica

cerámica

En el espectrómetro de masas BELMASS II, las moléculas de gas son ionizadas en la cámara de ionización y migran a través del filtro de masas hacia el detector. El filtro de masas consiste en cuatro varillas cilíndricas paralelas. A cada par de varillas opuestas se le aplica un voltaje de alta frecuencia y un voltaje de compensación de CC.

El voltaje aplicado afecta la trayectoria de los iones, de tal forma que solo aquellos iones con una determinada relación m/z (masa/carga) llegarán al detector. Los demás iones son eyectados chocando con las varillas. El espectro de masas se obtiene observando los iones que pasan a través del filtro cuadrupolo al variar los voltajes entre las varillas.

Espectrómetro de masas cuadrupolar BELMASS II - Principio de funcionamiento
  1. Detector 2. Filtro de masas cuadrupolo 3. Cámara de ionización.
